PCB阻抗板,六層阻抗線路板,阻抗多層電路板

發布時間：2020年11月05日　　瀏覽量：次

板材：生益S1000H
板厚：2.4mm
層數：6層板
尺寸：116＊72.3mm
最小孔徑：0.16mm
線寬/間矩：0.14/0.12mm
銅箔厚度：1/1/1/1/1/1OZ
表面處理：鍍金工藝
阻焊/字符：綠油白字

Tags：阻抗電路板,阻抗PCB,阻抗線路板

產品符合:

產品細節圖

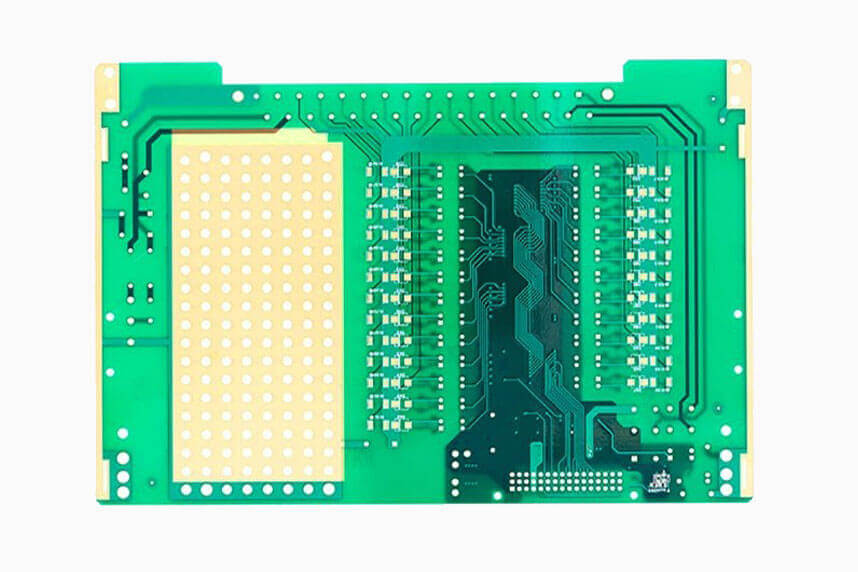

｛六層阻抗線路板-正面圖｝六層阻抗PCB

｛六層阻抗電路板-正面圖｝

六層阻抗線路板又稱"多層阻抗電路板",包括六層導電材料，基本上是在4層PCB兩個平面之間放置了兩個附加信號層，常規6層PCB堆疊具有以下六層：兩個內部層，兩個外部層和兩個內部平面-一個用于電源，另一個用于接地。這種設計改善了EMI，并為低速和高速信號提供了更好的路由。兩個表面層有助于路由低速信號，而兩個內部掩埋層則有助于路由高速信號。

為什么選擇我們!

工藝精湛

截止目前錦宏P(guān)CB生產覆蓋1-8層，完成板厚0.3-2.4mm，可實現最小孔徑0.2mm，最大板厚縱橫比10:1，最小線寬3mil，達行業極限工藝標準并突破行業瓶頸，支持特殊層壓結構、內外層多級阻抗匹配、最大生產尺寸可達1米、真空樹脂塞孔等特殊工藝，更多行業特種工藝不斷更新并刷新極限。

品質管控

70分鐘的圖電時間，孔銅厚度18-22um，面銅厚度大于35um，沉銅后做背光測試，保障孔銅的附著力，蝕刻后做切片分析，保障孔銅厚度及面銅厚度，AOI光學掃描，保障線路的直通率(防止開路、短路、線幼等)，高速螺桿飛針機測試，保障板子的良率，阻焊采用LED平行曝光機曝光，曝光均勻度達90%以上，高精度激光文字打印，保證文字清晰度和精準度，采用建滔A級板材，太陽、廣信油墨，堅持從源頭保障品質。

原材料保障

錦宏電子全線產品采用生益、建滔A級板材，符合UL與ROHS標準。質量可靠品質有保證。油墨采用太陽、廣信油墨，符合環保標準，耐高溫烘烤，油墨色澤光鮮艷麗，字符清晰。
